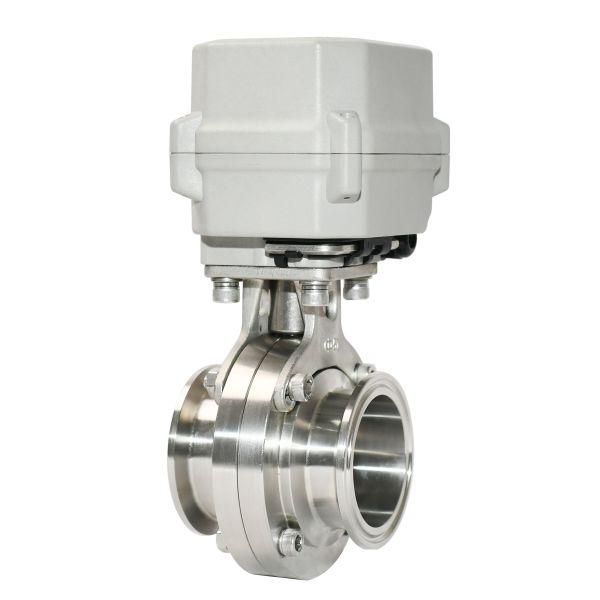

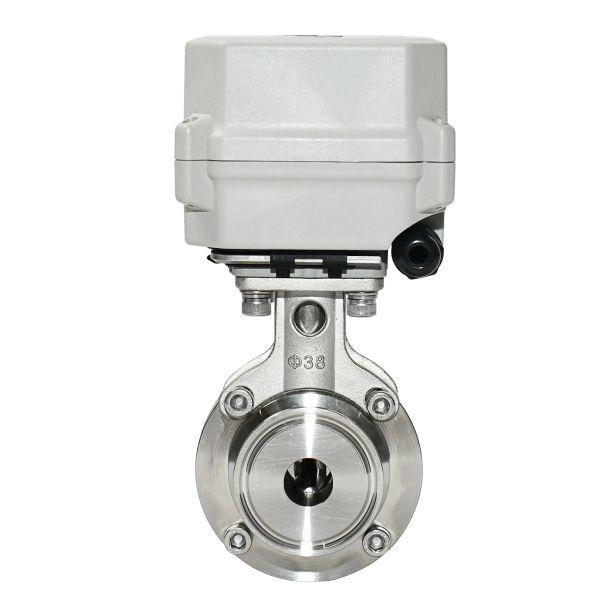

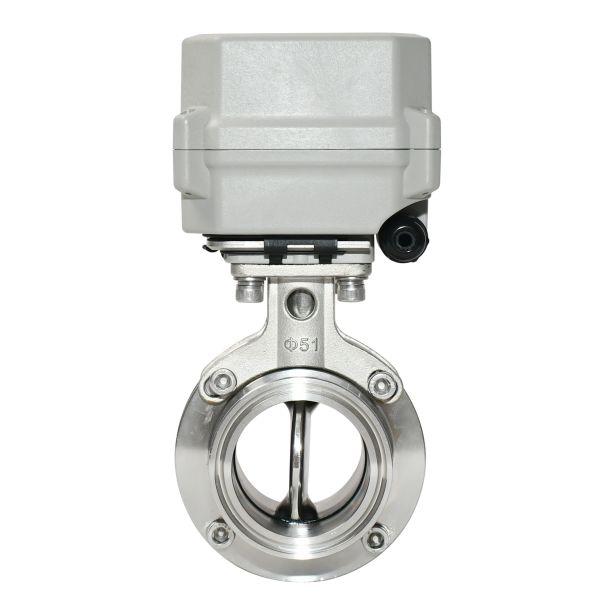

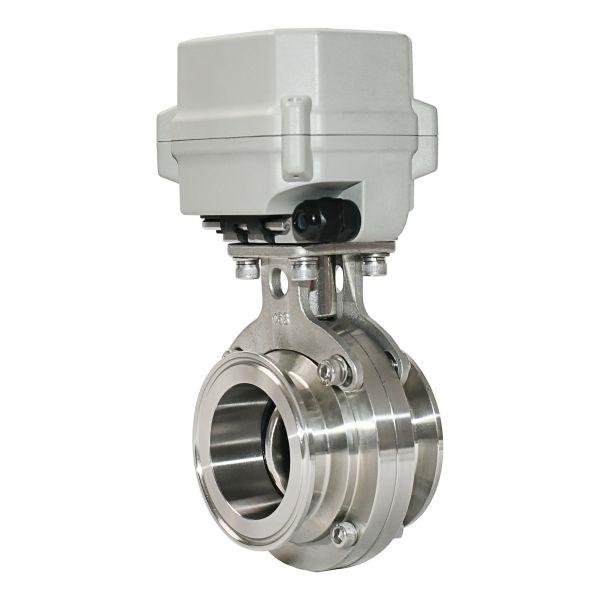

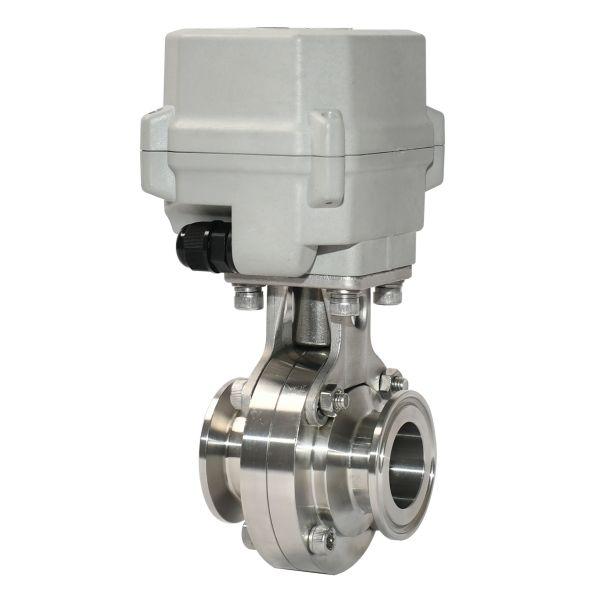

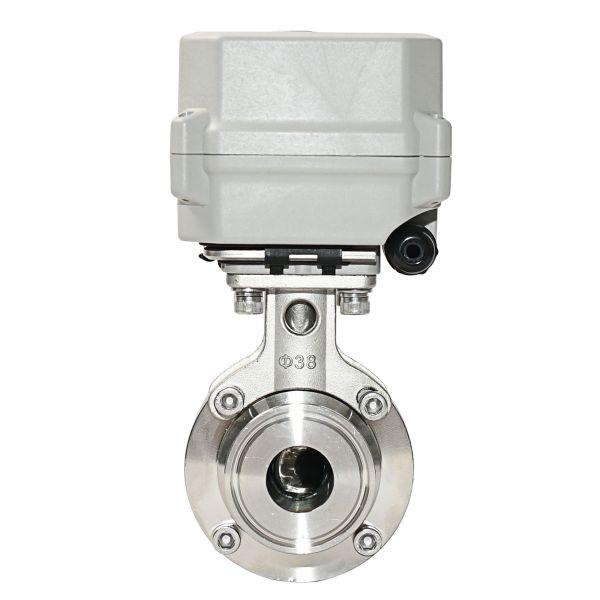

開關型-A150系列不銹鋼兩通蝶閥 15N.m

A150-T-SD-B

1、外形美觀，結構緊湊，精度高輸出扭矩大，使用壽命不低于7萬次

2、執行器和閥門可以多角度裝配，方便于用戶對于空間的分配需求。

3、球閥采用浮動軟密封結構，無滴漏。

4、防護等級IP67。

客戶反饋

咨詢客服

產品參數

安裝說明

手機查看

技術參數

閥體口徑

19 25 32 38 45 51 57

最大工作壓力

1.0

介質

水、空氣

額定電壓

DC12V DC24V DC12-24V AC110-230V

接線圖

CR201 CR202 CR301 CR303 CR306 CR501 CR502 CR702 CR703 CR706 (可選）

工作電流

≤1.5A

開關時間

≤12S

質保期

開關次數70000次（一年）

閥材質

SS304 SS316（可選）

執行器材質

PPO

密封材質

EPDM

執行器旋轉角度

90°

扭力

15N.m

線長

0.5m 1.5m(可選）

環境溫度

-15℃-50℃

液體溫度

2℃-55℃

手動功能

有

開關指示

有

防護等級

IP67

連接標準

ISO5211 F03 F05

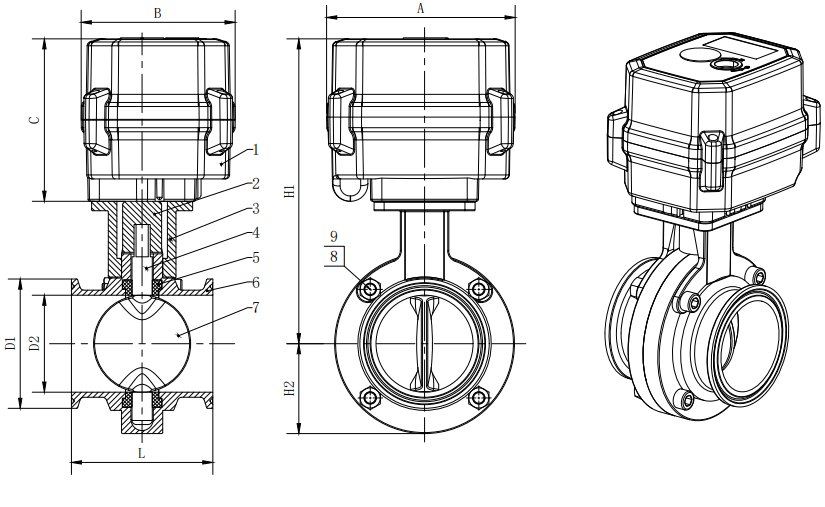

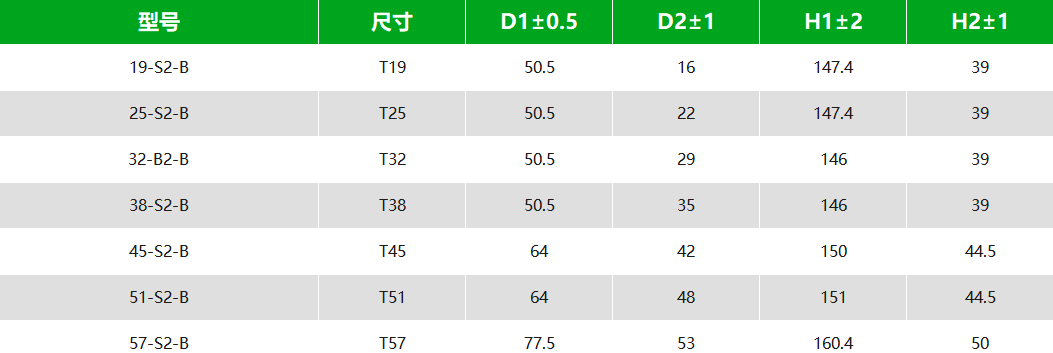

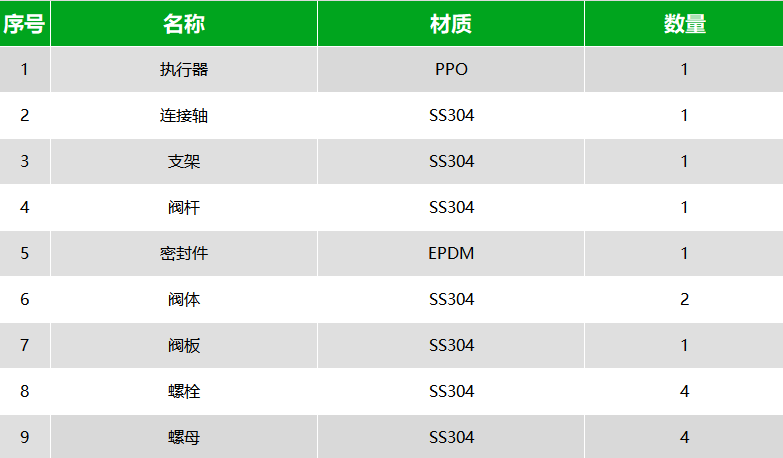

組裝圖

接線圖

1、紅線接通正極，黑線接通負極，閥門關閉，到位后執行器內部自動斷電。

2、黑線接通正極，紅線接通負極，閥門打開，到位后執行器內部自動斷電。

*電壓選配：DC5V/DC12V/DC24V

*不得超過電壓工作

紅線、黑線接電源。當開關閉合，閥門打開。當開關斷開，閥門關閉，到位后執行器內部自動斷電。

1、紅線、黑線接電源。

2、當開關閉合，閥門打開，到位后執行器內部自動斷電。

3、當開關斷開，閥門關閉，到位后執行器內部自動斷電。

*電壓選配：AC/DC9-24V，AC/DC110V-230V(不能配手動)

1、紅線、綠線接正極，黑線接負極。

2、開關與紅線接通，閥門打開，到位后執行器內部自動斷電。

3、開關與綠色接通，閥門關閉，到位后執行器內部自動斷電。

*電壓選配：DC5V，DC12V，DC24V，AC/DC9-24V

*不得超過電壓工作

1、紅線、綠線接正極，黑線接負極。

2、開關與紅線接通，閥門打開，到位后執行器內部自動斷電。

3、開關與綠色接通，閥門關閉，到位后執行器內部自動斷電。

*電壓選配：DC5V，DC12V，DC24V，AC/DC9-24V

*不得超過電壓工作

1、紅線、綠線接正極，黑線接負極。

2、當綠線開關閉合，閥門關閉，到位后執行器內部自動斷電。

3、當綠線開關斷開，閥門打開，到位后執行器內部自動斷電。

*當外部電源斷開，閥門自動關閉/打開。

*電壓選配：C/DC9-24V,AC110-230V。

*不得超過電壓工作

1、紅線接通正極，黑線接通負極，閥門全關并保持。
2、黑線接通正極，紅線接通負極，閥門全開并保持。
3、綠線和白線接閥門全開信號線。
4、黃線和白線接閥門全關信號線。
*電壓選配：DC5V/DC12V/DC24V
*不得超過電壓工作
*反饋帶載能力：1、最大電壓DC36V 2、最大電流為0.4A.

1、紅線、黑線接電源。
2、當開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當開關斷開，閥門關閉，到位后執行器內部自動斷電。
4、綠線和白線接閥門全開信號線。
5、黃線和白線接閥門全關信號線。
*電壓選配：AC/DC9-24V, AC/DC110-230V,
*不得超過電壓工作
反饋信號負載能力：0.3A 24VAC/DC(阻性負載)

1、紅線接正極，綠線與黑線接負極。
2、當綠線開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當綠線開關斷開，閥門關閉，到位后執行器內部自動斷電。
4、藍線和灰線接閥門全開信號線。
5、黃線和白線接閥門全關信號線。
電壓選配DC5V，DC12V，DC24V；
不得超過電壓工作
反饋信號負載能力：0.3A 24VAC/DC(阻性負載)

1、紅線、綠線接正極，黑線接負極。
2、開關與紅線接通，閥門打開，閥門全開到位后執行器內部自動斷電。
3、開關與綠色接通，閥門關閉，閥門全關到位后執行器內部自動斷電。
4、藍線和灰線接閥門全開信號線。
5、黃線和白線接閥門全關信號線。
電壓選配：DC5V，DC12V，DC24V
不得超過電壓工作

反饋信號負載能力：0.3A 24VAC/DC(阻性負載)

1、紅線、綠線接正極，與黑線接負極。
2、當綠線開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當綠線開關斷開，閥門閉合，到位后執行器內部自動斷電
4、藍線和灰線接閥門全開信號線。
5、黃線和白線接閥門全關信號線。
電壓選配：電壓選配：DC12V，DC24V，AC/DC9-24V。

反饋信號負載能力：0.3A 24VAC/DC(阻性負載)
